LCD19264_DS1302_KS0108_gcc_AVR_m16做的时钟

狗狗百里游 · 发表于 2011-5-5 16:44

本帖最后由狗狗百里游于 2011-5-5 16:49 编辑

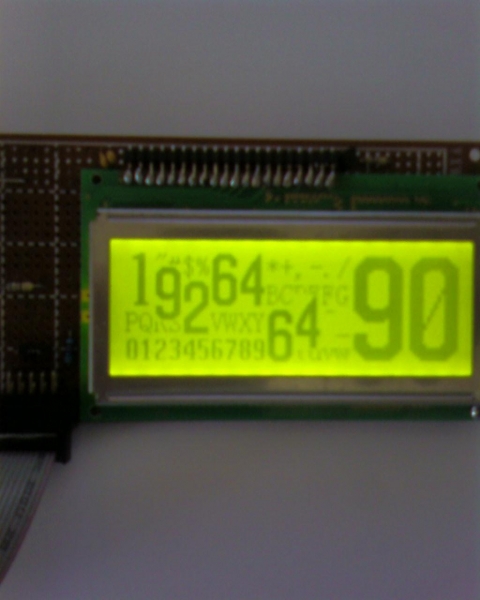

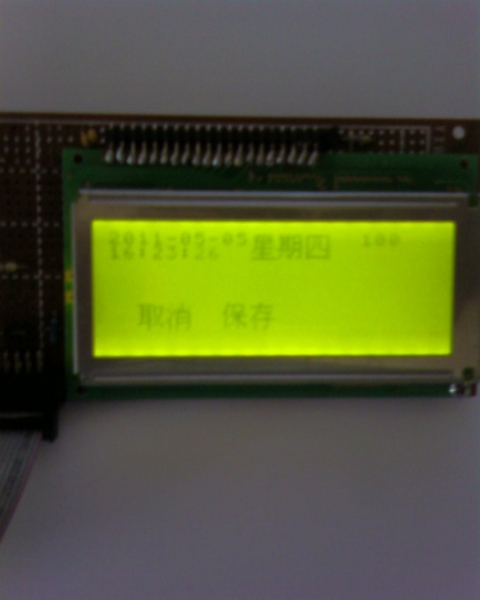

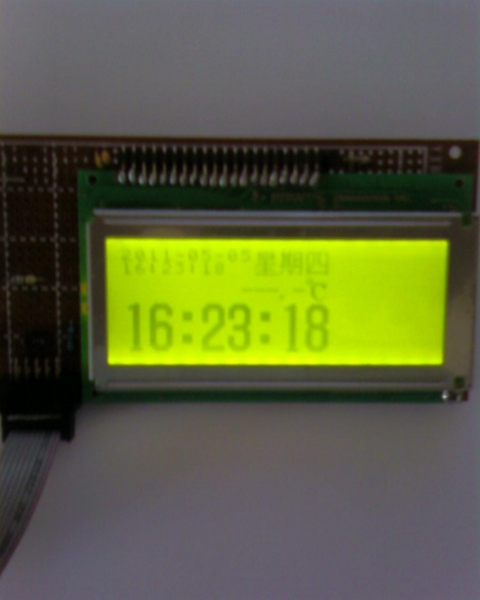

LCD19264_DS1302_KS0108_gcc_AVR_m16做的时钟
代码修改于本论坛之前高手发的c51代码.

用LCD19264_2A3液晶，用LCD19264A.dll的仿真器件，加非门与门模拟cs1,cs2,cs3.
按键功能是

设置
减加
取消
代码未完成,未对代码格式化，Proteus 7.5 sp3下仿真成功.

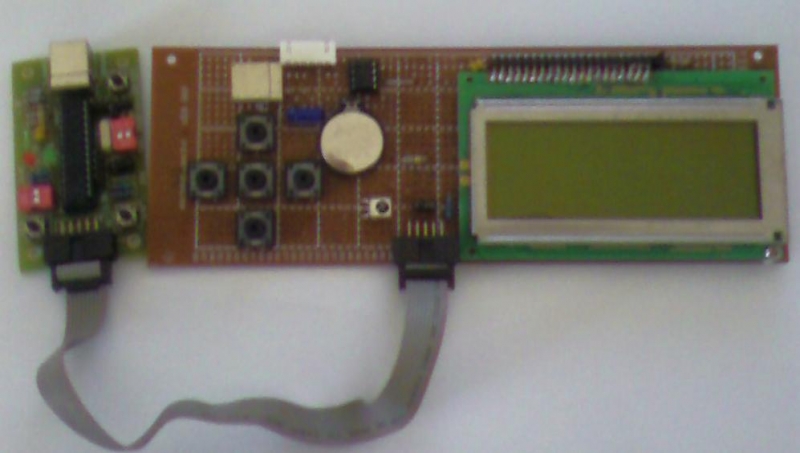

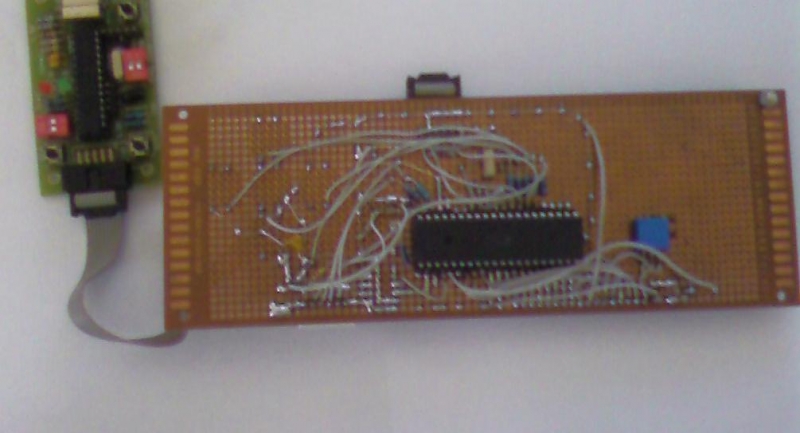

实物焊接运行成功。只是布线太乱，不知道是布线太乱，还是ds1302的晶振干扰，还是液晶干扰，这块实验板，avr模拟usb端口不正常，在usb插座旁边加104电容，才能识别usb设备，但是一用红外中断int1，usb设备就无法响应。


LCD19264_DS12CR887_DS1302_AVR_2011-5-5.rar (1.86 MB, 下载次数: 3311)

狗狗百里游 · 发表于 2011-5-5 16:48

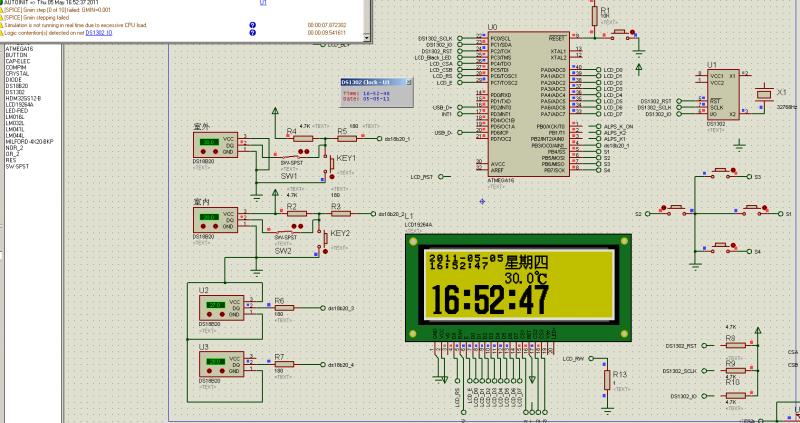

仿真下的图片

农村人 · 发表于 2011-5-5 17:07

不错做的很漂亮

384065902 · 发表于 2011-5-5 17:18

给个建议，LZ不妨飞线圈铜丝的了。自己焊表焊差皮了，洞洞板焊点掉了一堆，接上漆包线整齐多了。

80x86 · 发表于 2011-5-5 17:19

第二张图，右边空白处可以考虑做一个64x64的模拟钟

倪大德 · 发表于 2011-5-5 18:37

不错的时钟！

狗狗百里游 · 发表于 2011-5-5 18:50

本帖最后由狗狗百里游于 2011-5-5 18:51 编辑

给个建议，LZ不妨飞线圈铜丝的了。自己焊表焊差皮了，洞洞板焊点掉了一堆，接上漆包线整齐多了。
384065902 发表于 2011-5-5 17:18 [url=https://www.yleee.com.cn/images/common/back.gif]https://www.yleee.com.cn/images/common/back.gif[/url]

拿以前的IDE硬盘排线，软驱排线撕下来当导线焊便宜啊。

暂时留空白，是为了相容128×64，多出的空白，平时给代码调试输出状态用

yanxinboy · 发表于 2011-5-5 20:10

做的很好.谢谢楼主分享

爱上电子8 · 发表于 2011-5-5 20:11

这线好多好多

qpzmg · 发表于 2011-5-5 20:42

AVR编程我不行，C51也是半桶水。
