带光电隔离的USB转TTL转232串口，妈妈再也不担心烧电脑了

hi棠

做些小东西 给有用的人
团购

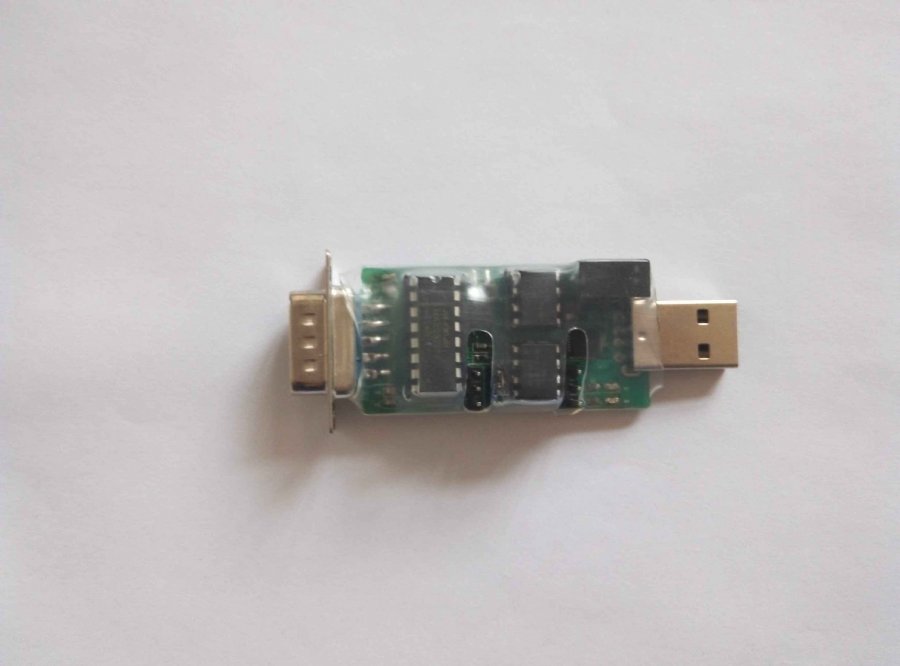

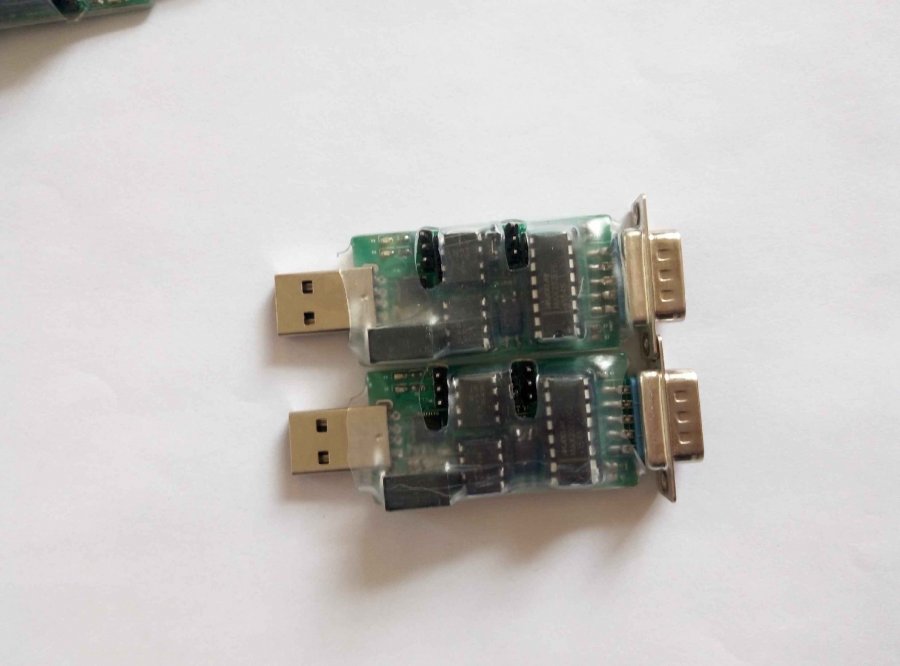

一．模块简介

光电隔离usb转ttl转232通信转换器款专为解决复杂电磁场和网络环境下大系统要求而设计。为了保证数据通讯的安全可靠，在恶劣环境下可靠稳定的工作的最佳选择。

信号隔离采用6n137轻松上230400波特率，在USB接口与TTL/232接口之间，提供2500V的数字隔离，3000V电源隔离。

过电流保护方面采用自恢复保险丝保护电路，迅速有效的保护你的主板不被烧坏。

本方案广泛用于消费系统，监控系统及数据采集等系统中，是一款性能卓越的数据接口通讯产品。

二、模块特点及性能指标：

◆USB供电，无须外接电源

◆透明传输，用户无须更改协议

◆支持即插即用及热插拔（USB端）；

◆内置DC/DC隔离电源，USB端转TTL和232光隔离，保证通讯可靠安全 出现问题不烧电脑和设备

◆可以驱动232 转485

◆系统要求:WINDOWS98/ME/2000/XP/server2003/VISTA/server 2008/WIN 7/win8/win10 32-bit及Mac OS 8.6以上操作系统版本；

◆驱动芯片为cp2102 内置缓冲器 发送接收更平稳 非国产芯片

◆接口标准：符合TIA/EIA的RS485/RS422/232标准；

◆支持波特率范围：50bps-2Mbps；

◆完全符合USB2.0标准，兼容USB1.1；

◆工作方式：全双工；
◆传输距离：USB转232传输距离：

◆使用环境：-25℃到70℃，相对湿度为5%到95%

易用性

光耦的小体积及多种通道配置，是电路设计更加简洁，应用更加灵活。集成的多种接口收发器使得接口隔离电路集成度更高，线路连接大大减少。

驱动的安装与说明产品端口标示与接线

接线端子 （PIN）	输出信号	RS-232全双工接线
1		空
2	RXD	接收
3	TXD	发送
4
5	GND	公共地
6
7	RTS	请求发送（供电）
8
9

2. USB-A类：信号输入及引脚分配

USB-A(PIN)	输入信号
1	红线VCC
2	白线DATA-
3	绿线DATA+
4	黑线GND

正式开团正式开团正式开团

超过100人 开板小批量生产  价格优惠

想要散件自己焊接的请留言旺旺

sjqlwy

支持帮顶，加上邮费有点贵啊，不知道团购价格多少

hi棠

sjqlwy 发表于 2016-6-7 15:59
支持帮顶，加上邮费有点贵啊，不知道团购价格多少

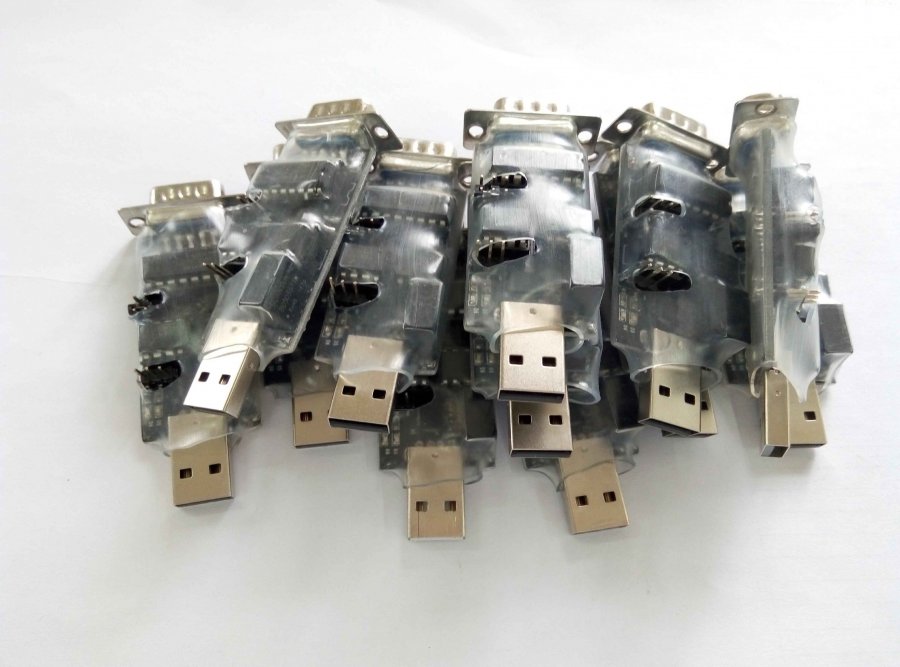

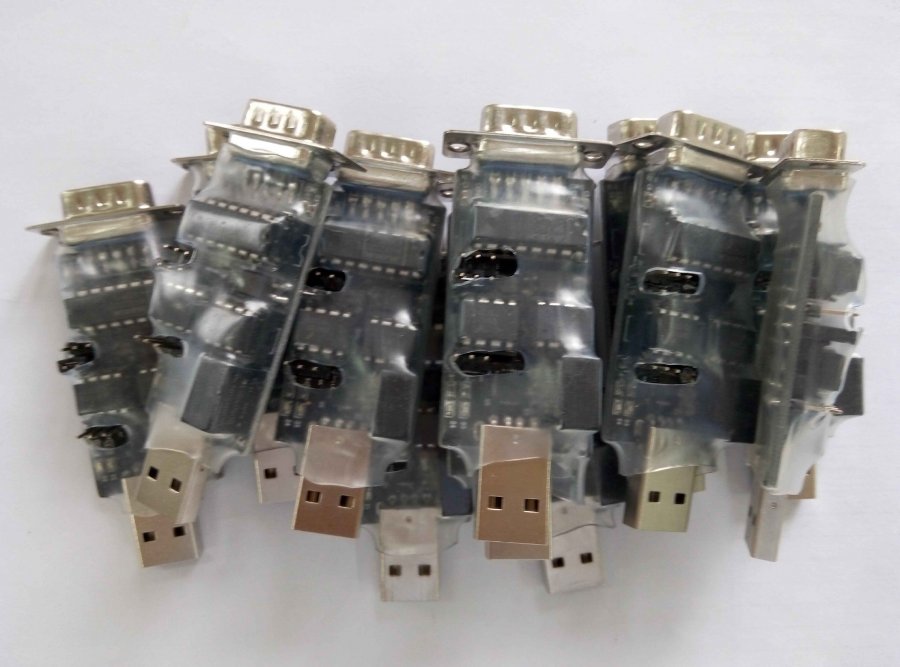

这个东西基本 不挣钱 手工焊接 一天能10个左右 ，100片以上 我就去小批量加工，能便宜5元  1000以上差不多能便宜7元

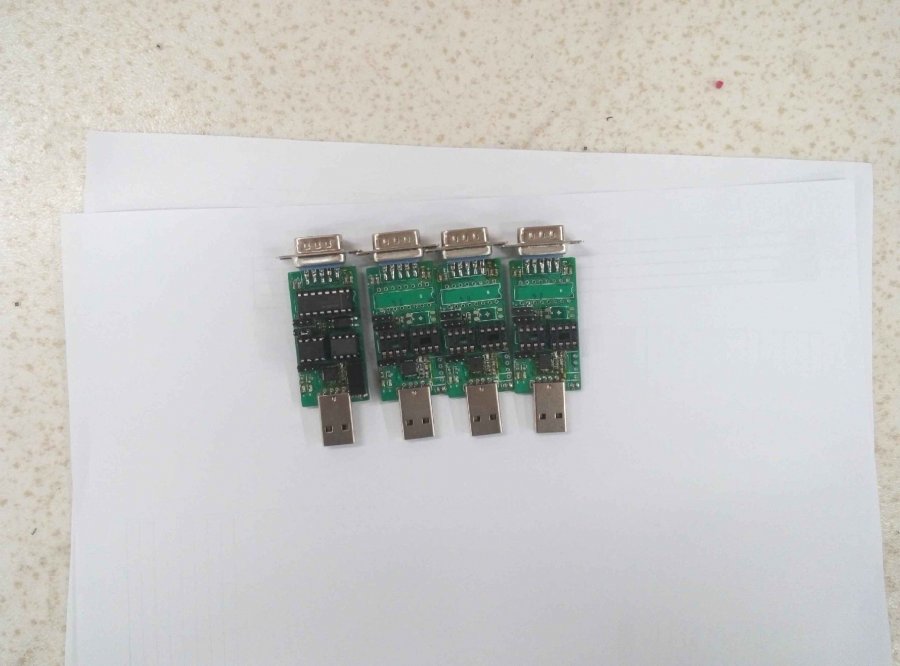

昨天给人焊了10个 实在不想焊了

xdy5211314

不应该用插接件，应该用全贴片，减小体积并且美观。

xdy5211314

现在的电脑usb一般都自带放烧保护了。所以这个保护主要是保护板子本身了，嘻嘻

hi棠

xdy5211314 发表于 2016-6-7 21:10
不应该用插接件，应该用全贴片，减小体积并且美观。

用直插 主要是客户的需求，他们在工厂给工人用，要考虑维修方便，电脑USB带保护  但是电脑后面的232不带保护 容易烧

hi棠

谁能大批量拿货，便宜出了
