TM1629A+STC11F04E控制的8*16点阵显示（电梯显示板）

rkdl · 发表于 2012-11-17 20:10

nonoge · 发表于 2012-11-17 20:18

好亮~是黄鹤楼吗？{:3_466:}

rkdl · 发表于 2012-11-17 20:22

测试程序：

TM1629显示板.zip (20.7 KB, 下载次数: 288)

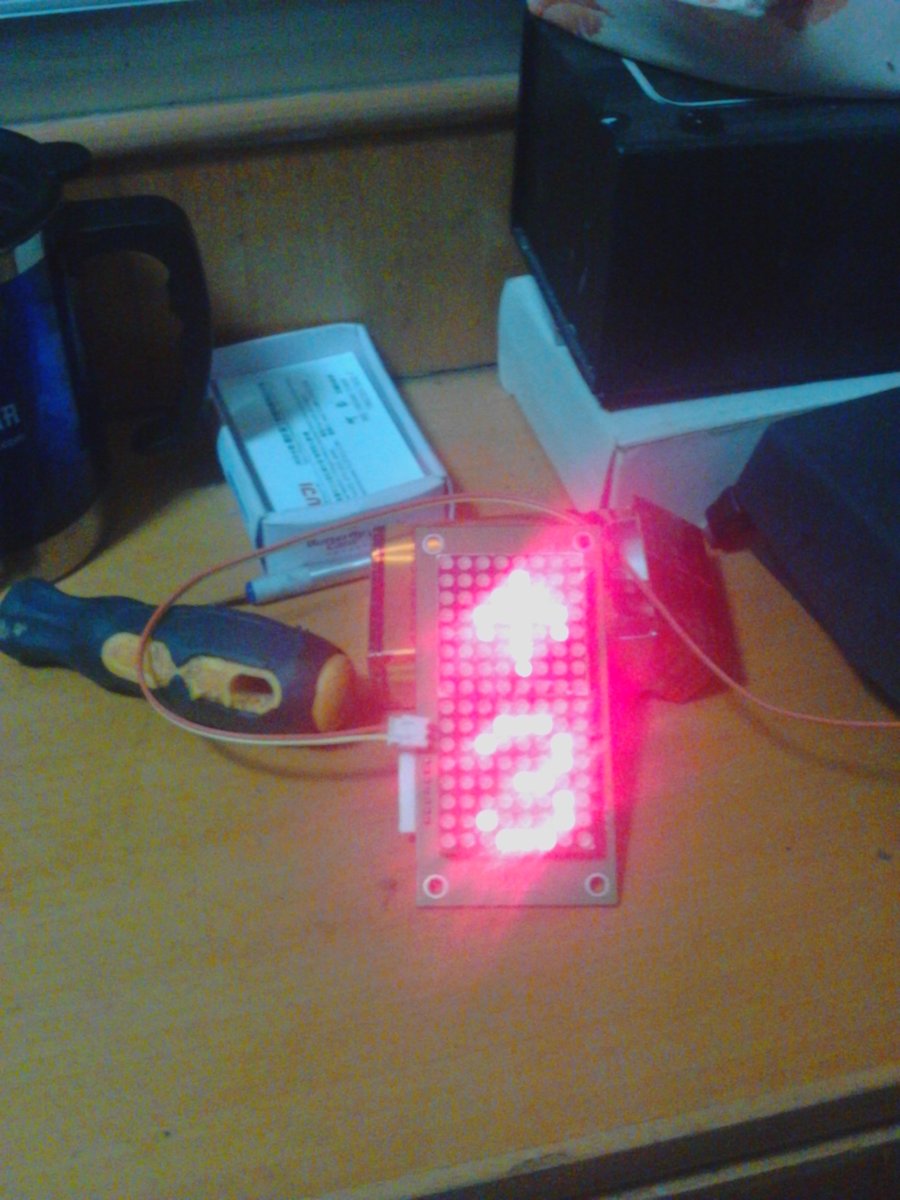

板上上行箭头滚动，楼层数字从-7到19循环显示
程序稍加修改可以作为单双色LED点阵模块的测试器使用

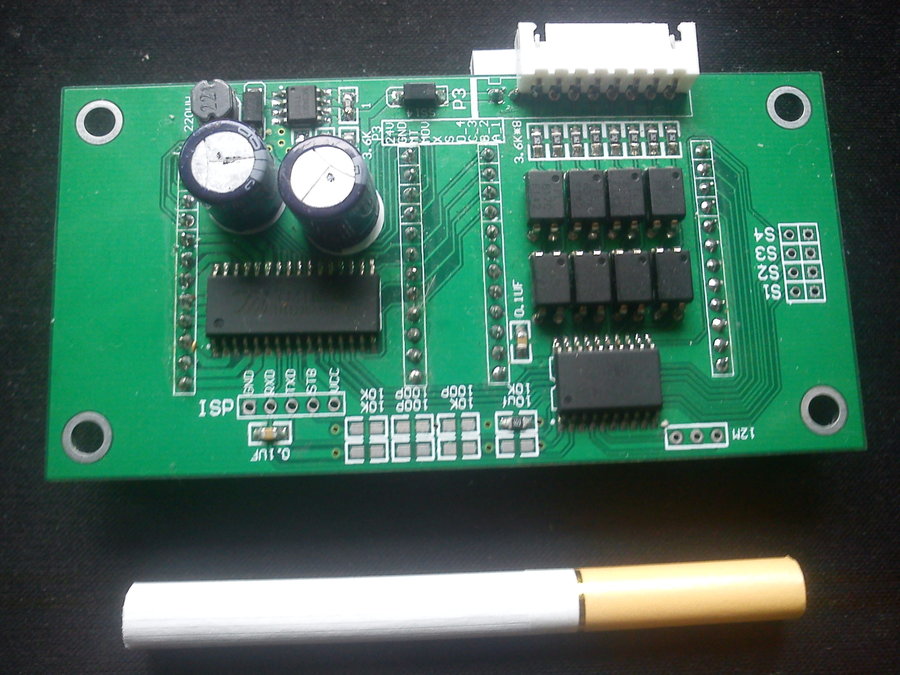

PCB为打样样板，10×5cm，焊了一块样板，无任何问题，还有9块空板
有要的按成本价12元/块（打样100元10块，顺风快递22元，嘉立创打样的）出
配套元器件如下：如需要可以按进货成本配套出

0.1UF	805	2	C4, C9
1.2K	805	1	R14
1	805	1	R15
100P	805	4	C1, C2, C3, C7
10K	805	4	R1, R2, R3, R4
10uf	805	1	C8
12M	TO-126	1	CY1
220UH	CD54	1	L1
3.6K*8	805	1	R12
3.6K	805	8	R5, R6, R7, R8, R9, R10, R11, R13
34063	SO-G8	1	U3
470uF/16V	RB.2/.4	1	C6
470uF/35V	RB.2/.4	1	C5
ISP	HDR1X5	1	P1
JUMPER	SIP2	4	S1, S2, S3, S4
M1588D	3788	2	DIS1, DIS2
PC817	DIP4	8	OC1, OC2, OC3, OC4, OC5, OC6, OC7, OC8
SS14	DSO-C2/G1.6	2	D1, D2
STC11F02E	SO-G20	1	U1
TM1629A	SO-G32	1	U2

rkdl · 发表于 2012-11-17 20:24

PCB文件：

30645A_004A.rar (67.97 KB, 下载次数: 239)
由于板比较简单，是直接画的PCB，没有画原理图；等有空再画下；

rkdl · 发表于 2012-11-17 20:29

TM1629A资料：

TM1629A.pdf (742.34 KB, 下载次数: 328)

照片显示为红色显示，如只焊绿色行引脚将显示绿色字符，红绿都焊的话由于红色发光管芯压降比绿色的小，将显示红色字符

rkdl · 发表于 2012-11-17 20:31

黄鹤楼，哈哈，看样也是位烟民

rkdl · 发表于 2012-11-17 20:34

由于是测试程序，没有把S1-S4设定跳线，以及8个光耦输入利用起来，这几天有空的话把完整程序写出来。顺便把原理图画出来，呵呵

好好学习 · 发表于 2012-11-17 21:49

好象我手上也有这1629，下来玩玩
