版主请进，仿制示波器

314forever

自己做示波器不是很实际，频率低了没啥用，高了的话成本就上去了。

steven888

http://www.jyetech.com/
这款如何？

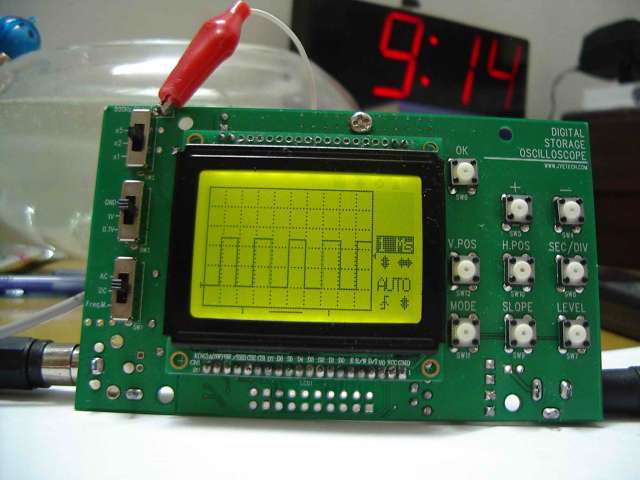

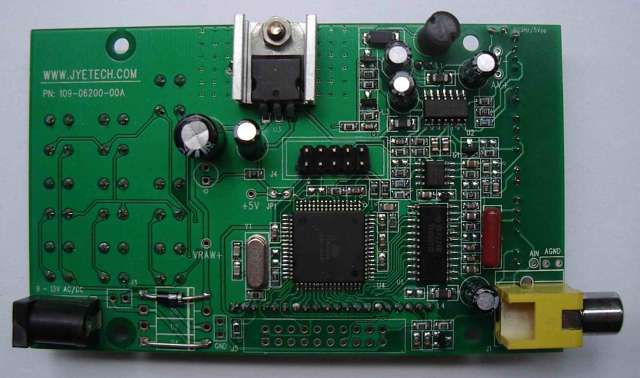

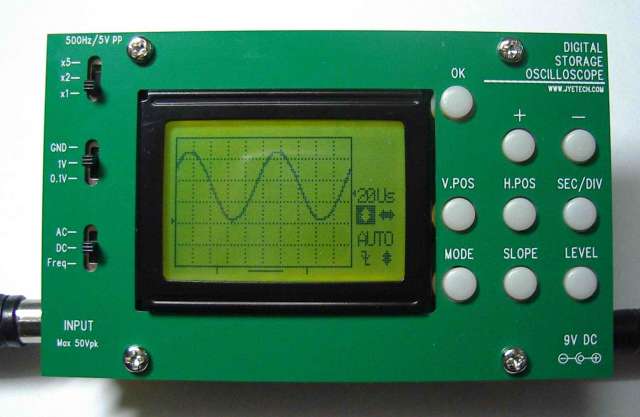

062单板数字存储示波器（带频率计功能）

产品编号：06201P

重量：115克（连电源共185克）

价格：￥345.00

★ ★ ★ 优惠促销活动 ★ ★ ★

    2009年4月1日起以优惠价格￥280.00元销售该产品（限于用人民币购买）。

【应用实例】

    这是一款价廉而又实用的示波器，它的实用性已经为众多用户的使用所证明。1MHz的带宽听起来不大，但可以做的事情不少。对于玩单片机的人来说，它足以观察LED扫描，I/O输出等波形，而不必对故障束手无策。对于玩机器人和航模的人来说，用它检测传感器、舵机等已是绰绰有余。对于学习电子、从事电子制作的人来说，它使你摆脱靠万用表连猜带蒙的苦恼，大大提高学习和制作的效率效果。对于从事电源开发的人来说，它的频带足以应付绝大多数开关电源的工作范围，而它的单次捕捉功能更是可以使你有效对付诸如上电、过压、短路等瞬间发生的过程。对于搞电池研究的人来说，它的慢记录功能使你有效地观察记录电池充放电过程，而这是模拟示波器所难以匹敌的。如果用它观测音响电路那它的能力不言而喻，它甚至可以有效地观察复合视频信号，正如在 使用实例 中显示的那样。

    值得特别指出的是该示波器同时又是一块带LCD点阵显示的ATmega64 单片机开发实验板，它已经预装了Bootloader，通过串口（不需要编程器）就可以将你编写的程序下载到单片机上（见下面的《用Bootloader下载程序方法说明》），进行各种实验和开发，完成实验开发后只要将本网站提供的示波器代码重新下载就可以恢复示波器功能。

特点：
最高实时取样率2M点/秒，精度8Bit 取样缓冲器深度：256字节 模拟频带宽度 0 - 1MHz 垂直灵敏度100mV/Div - 5V/Div (按1-2-5 方式递进) 垂直位移可调，并带有指示 输入阻抗1MΩ 最高输入电压：50Vpp 耦合方式包括DC/AC 水平时基范围： 5μs/Div - 10m(分钟)/Div (按1-2-5 方式递进) 具有自动、常规和单次触发方式，方便捕捉瞬间波形 可用上升或下降边沿触发 触发电平位置可调，并带有指示 可观测触发之前的波形(负延迟) 可随时冻结波形显示(HOLD 功能) 自带500Hz/5Vpp测试信号 频率计可测频率5MHz以内和周期100秒以下的信号 可使用交流或直流供电

sexmo

啊莫坛子上多的是啊！从10K到60M的都有资料。很多都是AVR做的。

fat

原帖由 sexmo 于 2009-5-31 23:38 发表 https://www.yleee.com.cn/images/common/back.gif
啊莫坛子上多的是啊！从10K到60M的都有资料。很多都是AVR做的。

这个平时没怎么留意，能麻烦老兄整理下将链接发到这里吗？方便大家参考各种方案，先谢谢了

倪大德

近年来各类电子杂志介绍了相关制作！有USB，并口，串口的。当然简单的是用声卡的，软件见
[url=http://www.sl.com.cn/down/download/oth-ers/4052[1].zip]www.sl.com.cn/down/download/oth-ers/4052[1].zip[/url]，更高档的(采样频率达40M)：www.bitscope.com

（需代理）。


          说起制作，带宽是一个重要指标。但并不完全是解决几片芯片就行。一些貌似“简单”，容易仿制的电路。但实

际制作并非如此，如测量方式，测试连线，测量棎头由于很少提及而引起关注！一根同轴电缆就可能会使数兆的高频信

号衰减几个DB。


         由于各人的需求不同，关注点也会不同。我所关注的是便捷式的“示波表”。指标低些也能接受。

倪大德

希望提供这方面的相关资料！

无锡风

http://www.ourdev.cn/bbs/bbs_list.jsp?bbs_id=3051

fat

谢谢老冯的介绍，去潜水一阵充下电先

fat

原帖由 倪大德 于 2009-6-1 07:16 发表 https://www.yleee.com.cn/images/common/back.gif
近年来各类电子杂志介绍了相关制作！有USB，并口，串口的。当然简单的是用声卡的，软件见
.zip]www.sl.com.cn/down/download/oth-ers/4052[1].zip，更高档的(采样频率达40M)：www.bitscope.com

（需代理）。

...

倪工说的是，一件仪器要实用化，要走路还非常长，各个部件、环节都可能会对最终效果造成很大的影响。做成品和做实验是完全不同的两回事，我觉得老冯经常说的一句话非常好：先求其有，再求其好，如果有兴趣，我们大家一起讨论分析，如果追求的是实用，可能购买成品的总成本更低更合算。对于diyer，研究分析发现问题并解决的过程是最大的享受，毕竟很多东西我们可能有更直接、更小代价的途径可以获得（比如买成品），选择DIY就是还是不因为喜欢折腾、享受这个制作的过程吗？

fujiachun

diy示波器最大的困难在于没有示波器，这事特矛盾。而且这些基本测量仪器，示波器，万用表diy的难度和投资都很大的，北无仪原来有位老师，可以说一生就在研究示波器，当时聊过，很多人以为示波器没啥东西，实际越深入越发现难度很大
